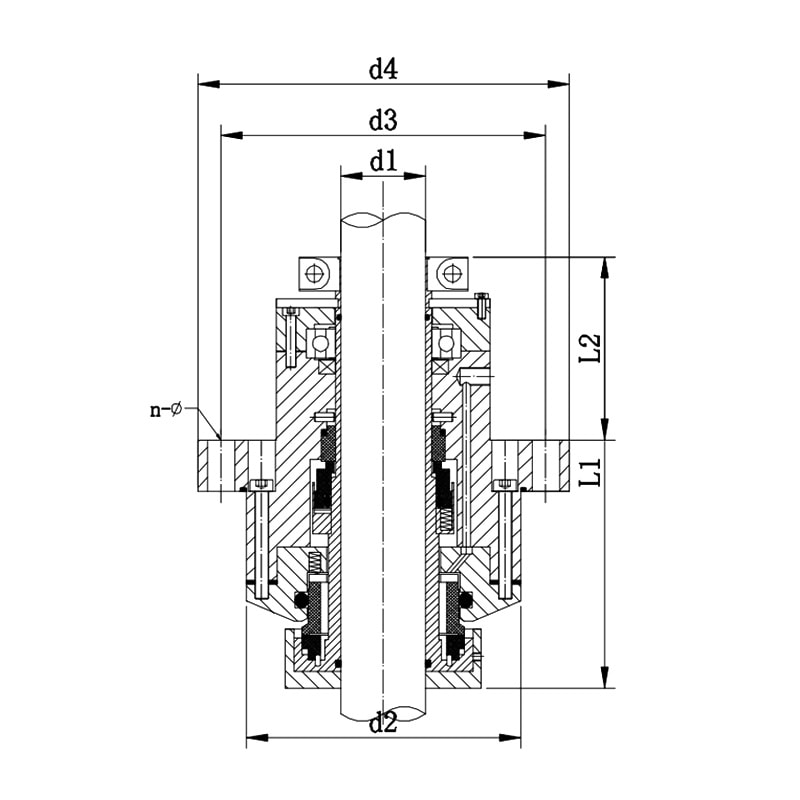

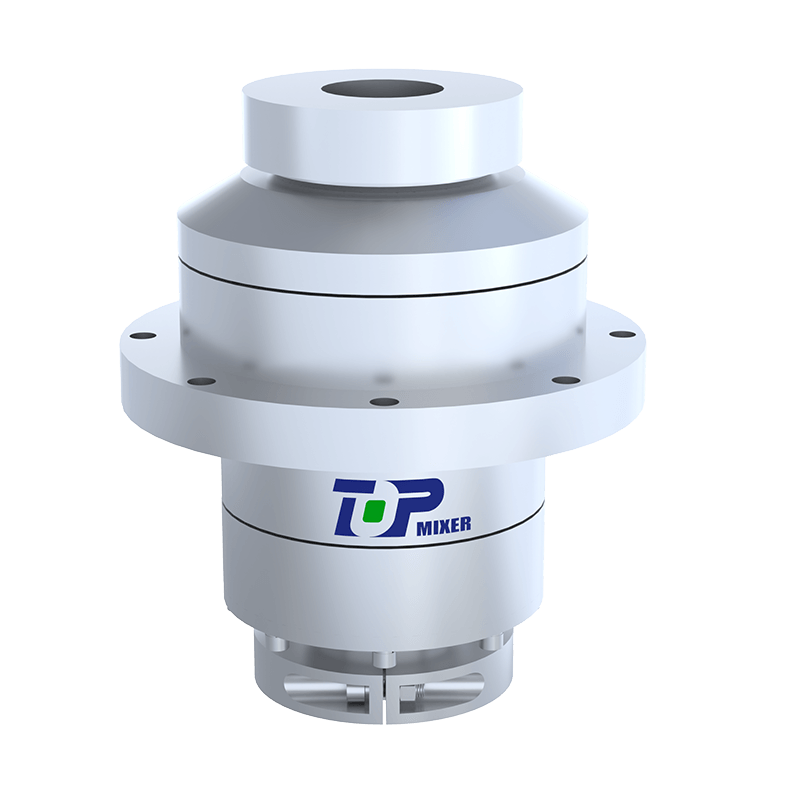

Alsó bejáratú kétvégű mechanikus tömítés

Az alsó mechanikus tömítés olyan mechanikus tömítési eljárást jelent, amelyben a rugót és a mozgógyűrűt a tömítődobozba szerelik, és érintkezésbe kerülnek a közeggel. Ennek a tömítési módszernek az a jellemzője, hogy a rugója és a mozgógyűrűje a tömítődobozba van beépítve, és közvetlenül érintkezik a közeggel, ezáltal hatékony folyadéktömítést biztosít. Az alsó mechanikus tömítést úgy tervezték, hogy fenntartsa az illeszkedést és a csúszást, hogy megakadályozza a folyadék szivárgását a rugó illesztésén és a mozgógyűrűn, valamint a kiegészítő tömítésen keresztül. Ez a tömítési módszer különféle forgó folyadékgépekhez alkalmas, például centrifugálszivattyúkhoz, centrifugákhoz, reaktorokhoz és kompresszorokhoz, ahol az erőátviteli tengely behatol a berendezés belsejébe és kívül, kerületi rést képezve. Az alsó mechanikus tömítés hatékonyan megakadályozza a folyadék szivárgását a résben, és stabilan tartja a nyomást a készülék belsejében. Az alulról beépített mechanikus tömítések rugalmas terhelőszerkezete és segédtömítései általában fém hullámos csöveket használnak, míg a könnyű tömítéseknél gumi hullámos csövek használhatók segédtömítésként, de a gumi hullámos csövek rugalmas ereje korlátozott, ezért általában rugóval kell kiegészíteni. Elasztikus kereslet betöltése. Ezt a tömítési módszert széles körben alkalmazzák az ipari területen megbízható szerkezete, alacsony szivárgása és hosszú élettartama miatt.
