Alsó bemeneti keverő vs oldalsó bemeneti keverő: melyiket válassza?
Gyors összehasonlítás: Alsó bemeneti keverő vs Oldalsó bemeneti keverő
A alsó bemeneti keverő általában a legerősebb megoldás, ha egy folyamat kíméletes, kis nyíróerejű keverést igényel egy kis és közepes méretű edényben, különösen, ha higiénikus kialakítás és könnyen tisztítható anyag, például tejfeldolgozás, kozmetikai készítmény és biotechnológiai tételek. Az oldalsó bemenetes keverő általában jobban illeszkedik nagy tárolótartályokhoz és ömlesztett folyadéktartályokhoz, ahol az egységet a tartály oldalfalán keresztül szerelik fel az aljához, hogy a szilárd anyagokat lebegő állapotban tartsák, és nagy mennyiségeket keverjenek a tartály tetejének kinyitása nélkül. A megfelelő választás a tartály méretétől, a termék viszkozitásától, a higiéniai követelményektől és a tartályhoz való hozzáférés módjától függ.
Mielőtt mélyebben belemennénk a tervezési részletekbe, íme egy rövid összefoglaló arról, hogy az egyes konfigurációknak mikor van értelme a napi üzemi műveletekben.
- Válassz a alsó bejáratú keverő alacsony és közepes viszkozitású folyadékokhoz olyan edényekben, amelyek gyakori tisztítást vagy egészségügyi kezelést igényelnek.
- Válassz a side entry mixer for large diameter storage tanks where top access is limited or impractical.
- A konfiguráció véglegesítése előtt vegye figyelembe a tartály alapterületét, a belmagasságot és a tömítés karbantartásához való hozzáférést.
- Mindkét konfiguráció segíthet a szilárd anyagok felfüggesztésében, de az ideális járókerék és a rögzítési szög az adott tétel és tartály geometriájától függ.

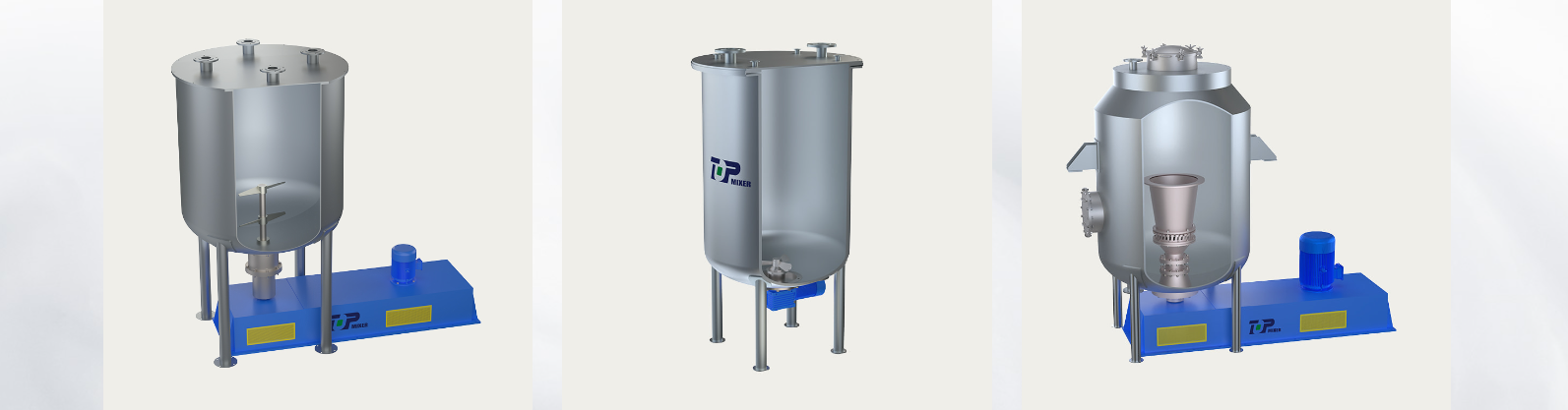

Mi az az alsó belépésű keverő ( Alsó takarmánykeverő ) és Hogyan működik
A alsó bemeneti keverő , amelyet néha alsó bemeneti keverőnek vagy alul szerelt keverőnek is neveznek, a tartály padlóján keresztül kell beszerelni, nem pedig a felső burkolaton vagy az oldalfalon keresztül. A motor és a mechanikus tömítés szerelvény a tartály alja alatt vagy közvetlenül a tartály alján található, és egy viszonylag rövid tengelyhez csatlakozik, amely a tartályba nyúlik, ahol a járókerék az alap közelében forog. Mivel a tengely hossza rövidebb, mint egy tipikus felső bemeneti elrendezésnél, az alsó bemeneti keverő konfigurációja csökkenti a hajlítási terhelést és a tengelyen és a csapágyakon a folyamatos működés során fellépő vibrációt.
Mivel a járókerék közvetlenül felfelé szívja és keringeti az anyagot a tartály fenekéről, egyes technológiai mérnökök ezt a berendezést egy alsó takarmánykeverő , mivel a keverőhatás hatékonyan táplálja és újraelosztja a tételt az edény aljától a felszín felé. Folyamatos vagy félfolyamatos műveletek esetén az alulra szerelt keverőszerkezet a járókereket az edény aljához közel tartja, ami támogatja a konzisztens keverést a tartály aljának közelében, ahol a legvalószínűbb az ülepedés.
Tipikus alsó bemeneti keverőalkatrészek
- Közvetlen meghajtású vagy csökkentett sebességű motor a tartály feneke alá szerelve
- Mechanikus tömítés ház azon a helyen, ahol a tengely behatol a tartályba
- Rövid hajtótengely, amely összeköti a motort a járókerékkel
- Alacsony nyírású járókerék gyengéd keveréshez vagy könnyű szilárd anyagok szuszpenziójához
- Szerelőkarima, amely a szerelvényt a tartály aljához rögzíti
Ez a kompakt elrendezés gyakori ok a alsó bejáratú keverő olyan létesítményekhez van kiválasztva, ahol a tartály körül korlátozott az alapterület, és a magas, felülre szerelt meghajtószerelvény nem lenne praktikus.

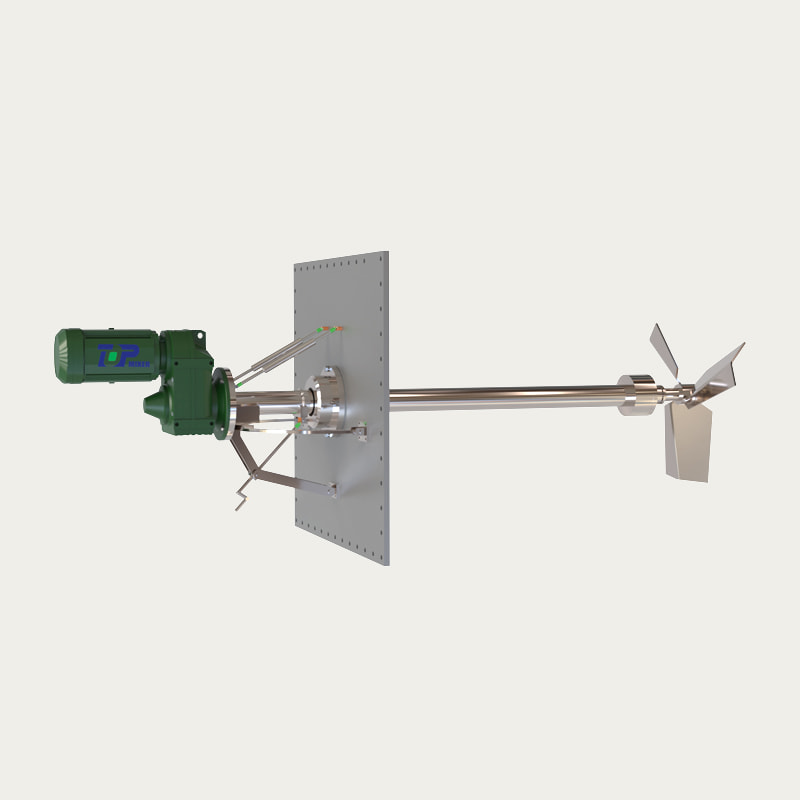

Mi az az oldalsó keverő
Az oldalsó bemeneti keverőt a tartály oldalfalán keresztül szerelik fel, általában az edény alsó harmadához közel helyezik el, és enyhén lefelé szögeznek, így a járókerék az áramlást a tartály fenekén és a szemközti fal mentén felfelé irányítja. Ezzel a konfigurációval nem kell áthatolni a tartály tetején vagy padlóján, ami az egyik oka annak, hogy az oldalsó bemeneti keverőket széles körben használják nagy tároló- és keverőtartályokon, ahol a felső fedelet már elfoglalhatják más szerelvények, mérőeszközök vagy hozzáférési nyílások.
Mivel a meghajtó egység a tartályon kívül, az oldalfalon helyezkedik el, a motor és a tömítés karbantartása általában az edény teljes leürítése nélkül is elérhető, ami gyakorlati előny nagyon nagy tartályok esetén, ahol a leeresztés időigényes. Az oldalsó bemenetes keverők általában ömlesztett tároló alkalmazásokhoz, például nagy vegyszertartályokhoz, szennyvízmedencékhez és más nagy térfogatú tartályokhoz kapcsolódnak, nem pedig kis tételes vagy egészségügyi feldolgozó tartályokhoz.
Tipikus oldalsó bemenetes keverőalkalmazások
- Nagy átmérőjű tárolótartályok, amelyek ömlesztett keverést igényelnek
- Tartályok, ahol a tető nem érhető el könnyen a felső bejárathoz
- Alkalmazások, ahol a fő cél az üledékképződés megakadályozása a nagy tartály alapterületén
- Hajók, ahol előnyben részesítik a külső karbantartási hozzáférést a meghajtóegységhez
Alsó bemeneti keverő vs oldalsó bemeneti keverő: Funkció-összehasonlító táblázat
Az alábbi táblázat az egyes konfigurációk jellemző jellemzőit foglalja össze. A tényleges specifikációk a tartály kialakításától, a tételkövetelményektől és a berendezést szállító gyártótól függően változnak.
| Funkció | Alsó bemeneti keverő | Oldalsó bemeneti keverő |
|---|---|---|
| Szerelési hely | A tartály padlóján keresztül | Az oldalfalon keresztül, az aljához közel szögben |
| Tipikus tengelyhossz | Rövid | Rövid to medium |
| Tipikus nyírási szint | Alacsony | Alacsony to medium |
| Közös tartályméret | Kis és közepes méretű hajók | Nagy és nagyon nagy tárolótartályok |
| Tisztítási hozzáférés | Gyakran egyszerű, támogatja a zárt rendszereket | Megközelíthető a tartály falán kívülről |
| Tipikus iparágak | Tejipari, kozmetikai, biotechnológiai, válogatott vegyi tartályok | Tömeges tároló, nagy vegyszer- és vízkezelő tartályok |
| Tipikus viszkozitási tartomány | Alacsony to medium viscosity | Alacsony to medium viscosity, large volume |
Összehasonlított teljesítményjellemzők
A fizikai szerelési helyen túlmenően a két konfiguráció különbözik a teljesítményükben, számos gyakorlati eljárási megfontolás ellenére. Az alábbi táblázat relatív, szemléltető összehasonlítást mutat be négy gyakran tárgyalt tényező között: a nyírás szabályozása, a tisztítás könnyűsége, a nagy tartályokhoz való alkalmasság és az általános lábnyom hatékonysága.
Az alsó bemeneti keverők általában jól teljesítenek a nyírás szabályozása és a könnyű tisztítás terén, ez az egyik oka annak, hogy előnyben részesítik őket a kényes, egészségügyi vagy nyírásra érzékeny készítményekben. Az oldalsó bemenetes keverők általában jobban teljesítenek a nagy tartályok alkalmasságában, mivel oldalfali rögzítésük támogatja a nagy tartály átmérőjű ömlesztett keverést anélkül, hogy magas, tetejére szerelt szerelvényre lenne szükség.
Az alsó bejáratú keverő szerkezetének magyarázata
Az alábbi ábra egy tipikus alsó bemenetes keverőberendezés általános szerkezeti elrendezését mutatja be, bemutatva, hogyan viszonyul a motor, a tömítés, a tengely és a járókerék a tartály fenekéhez.
Az alsó bemeneti keverő elrendezésének olvasása
Ebben az elrendezésben a motor a tartály alatt helyezkedik el, és egy rövid hajtótengellyel van összekötve, amely egy mechanikus tömítésen halad át a tartály alján. A szerelőkarima a teljes szerelvényt az edényhez rögzíti, és a járókerék közvetlenül a tartály belsejében, az alap közelében forog, és a folyamatfolyadékot felfelé keringeti a tételen keresztül. Ez a szoros csatolású szerkezet meghatározó jellemzője a alsó bejáratú keverő és ez az egyik oka annak, hogy a berendezés általában kevesebb függőleges belmagasságot igényel, mint a felső belépési alternatívák.
Ahol alsó bemeneti keverőket és oldalsó keverőket használnak
Az alsó bemeneti keverők gyakran megjelennek azokban az iparágakban, amelyek értékelik a higiénikus kialakítást, a gyengéd keverési műveletet és a kompakt helyet. Az oldalsó bemenetes keverők viszont szorosabban kapcsolódnak a nagy mennyiségű ömlesztett tárolási és keverési igényekhez. Az alábbi oszlopdiagram egy általános, nem pontos használati mintát mutat be a gyakori szektorokban.
A alsó bemeneti keverő for chemical tanks praktikus lehetőség a keverési, semlegesítési és reakcióedényekben, ahol a gyengéd keverést részesítik előnyben, és a padlóra szerelt hozzáférés leegyszerűsíti a rutin karbantartást. Hasonlóan, a alsó bemeneti keverő for storage tanks gyakran választják, ha az alapterület korlátozott, és a hajó felső részének hozzáférését csövek, platformok vagy egyéb rögzített berendezések korlátozzák. Eközben az oldalsó bemeneti konfigurációk továbbra is gyakoriak a nagyon nagy vízkezelő és ömlesztett vegyszertároló tartályokban, ahol a prioritás a nagy mennyiségű folyadék egyenletes keverése.
Viszkozitás, szilárdanyag-felfüggesztés és tételméret szempontok
A tartály mérete és a termék viszkozitása a két legpraktikusabb tényező, ha összehasonlítjuk a alsó bemeneti keverő oldalsó bemeneti keverővel. Az alábbi vonaldiagram azt az általános tendenciát mutatja, hogy az alkalmasság hogyan változik a tartály méretének növekedésével, a tipikus folyamattervezési minták alapján.
Általánosságban elmondható, hogy az alsó bemenetes keverő erősen illeszkedik, amikor a tartály mérete kicsiről közepesre változik, míg az oldalsó bemenetes keverő egyre praktikusabbá válik, mivel a tartály átmérője nagyon megnő, főként azért, mert az oldalfali rögzítés elkerüli a magas hajtóegységet, és leegyszerűsíti a külső karbantartási hozzáférést a túlméretezett edényeken.
Többtényezős összehasonlítás
A radar chart below brings several factors together at once, comparing shear control, cleaning ease, large-volume suitability, installation access, sanitary process fit, and footprint efficiency for both configurations.
Összességében ezek az összehasonlítások arra utalnak, hogy a alsó bejáratú keverő hajlamos arra, hogy vezető szerepet töltsön be a nyírás szabályozásában, a tisztítás egyszerűségében és a higiéniai folyamat illeszkedésében, míg az oldalsó bemenetű keverő a nagy térfogatú alkalmasság terén. Egyik konfiguráció sem általánosan jobb minden tényező tekintetében, ezért a praktikus megközelítés a keverő típusának az adott tartályhoz és folyamathoz való hozzáigazítása.
Tisztítási és karbantartási különbségek
A rutin karbantartás tervezése gyakran nagymértékben függ attól, hogy a keverő hajtása és a tömítés hol található a tartályhoz és a környező alapterülethez képest.
- Az alsó bemeneti keverő a tömítést a tartály fenekére helyezi, ami támogatja a zárt rendszerű működést, és csökkenti a termék expozíciójának esélyét a rutin tisztítási ciklusok során.
- Az oldalsó bemeneti keverő a tömítést a tartály oldalfalára helyezi, lehetővé téve a technikusok számára a meghajtás és a tömítés szervizelését a tartályon kívülről anélkül, hogy hozzá kellene férniük az edény alatti területhez.
- Az alsó bemenetes keverőberendezések esetében gyakran előnyös egy kis karbantartógödör vagy egy hozzáférhető alapterület a tartály alatt a motor- és tömítésház szervizeléséhez.
- Az oldalsó bemenetű keverőberendezések általában szabad helyet igényelnek a tartály oldalfala mentén, nem pedig az edény alatt, ami egyes létesítményekben leegyszerűsítheti az elrendezés tervezését.
Mindkét konfiguráció megtervezhető mechanikus tömítésekkel, amelyek támogatják a viszonylag hosszú szervizintervallumokat, bár a tényleges karbantartási ütemterv függ a feldolgozott terméktől, az üzemi hőmérséklettől és a tartály tisztításának gyakoriságától a tételek között.
Hogyan válasszunk az alsó és az oldalsó keverő között
A following steps outline a practical way to work through the decision for a specific tank and process.
- Erősítse meg a tartály méretét és alakját, mivel a nagy átmérőjű ömlesztett tárolótartályok általában az oldalsó keverőt részesítik előnyben, míg a kis és közepes méretű feldolgozóedények gyakran az alsó keverőt részesítik előnyben.
- Tekintse át a termék viszkozitását és nyírási érzékenységét, mivel a tejipari, kozmetikai vagy biotechnológiai alkalmazásokban használt kis nyíróhatású készítmények általában előnyösek az alsó bemenetes keverőben.
- Ellenőrizze a rendelkezésre álló alapterületet a tartály alatt és a tartály oldalfala mentén, mivel gyakran ez határozza meg, hogy fizikailag melyik szerelési mód a praktikus.
- Vegye figyelembe a tisztítás gyakoriságát és a higiéniai követelményeket, mivel az alsó bemenetes keverőket gyakran zárt, higiénikus feldolgozási környezetekhez választják.
- Mérje fel a karbantartási hozzáférési igényeket, beleértve azt is, hogy a tartály könnyen leüríthető-e a szervizeléshez, vagy a külső oldalfalhoz való hozzáférést részesíti előnyben.
- Beszélje meg a járókerék típusát és a szerelési részleteket egy képzett keverőberendezés-beszállítóval, aki át tudja tekinteni az adott tételt, tartályrajzot és a folyamat céljait.
A Wuxi felső keverőberendezésről: egy alsó bejáratú keverőgyártó
A Wuxi Top Mixer Equipment Co., Ltd.-t 2003-ban alapították, termelési bázisa a Jangce-folyó deltájában található Wuxi-i gazdasági övezetben. Mint a alsó bemeneti keverő manufacturer , a vállalat folyadék-, por- és zagykeverő berendezésekre összpontosít, amelyek kutatást, tervezést és gyártást végeznek számos feldolgozóipar számára. A szervezet dedikált részlegek köré épül fel, beleértve a por- és hígtrágya-keverő részleget, a biomassza-energetikai és környezetvédelmi részleget, az élelmiszer- és gyógyszeripari részleget, valamint a finomkémiai keverési részleget, amely lehetővé teszi a mérnöki csapatok számára, hogy az egyes alkalmazási területek speciális követelményeire összpontosítsanak.
A company designs and builds bottom-entry mixer systems alongside other mixing configurations for tanks used in food processing, chemical blending, and related industrial settings. Products are supplied to customers across mainland China as well as international markets including regions in North America, Europe, and Southeast Asia, supported by an experienced engineering team that works directly with customers on tank drawings, process conditions, and mixer selection.
Gyakran Ismételt Kérdések
| 1. kérdés: Mi az az alsó bemeneti keverő? Az alsó bemenetű keverő egy ipari keverőberendezés, amelyet a tartály padlóján keresztül szerelnek fel, és a járókerék tengelye alulról lép be, nem pedig a felső vagy az oldalfalon keresztül. Ez a kialakítás támogatja a közvetlen meghajtású működést és a kíméletes, alacsony nyíróerejű keverést a technológiai edényekben. | 2. kérdés: Mi az az alsó bemeneti keverő Az alsó bemeneti keverő ugyanazt a berendezéskategóriát jelenti, mint az alsó keverő, a keverőtengely és a járókerék a tartály aljára van szerelve. A keverő kifejezést általában a keverővel felcserélve használják a folyamattervezésben. |
| 3. kérdés: Hogyan működik az alsó bemeneti keverő? A motor and seal assembly sit below or at the tank floor, connecting to a short shaft that extends into the vessel where the impeller rotates. This close-coupled arrangement can reduce vibration compared with longer top entry shafts. | 4. kérdés: Mire használható az alsóra szerelt keverő? A fenékre szerelt keverőt általában keverésre, homogenizálásra használják, és segítik megakadályozni a szilárd anyagok leülepedését alacsony és közepes viszkozitású folyadékokban, általában tejipari, kozmetikai és biotechnológiai alkalmazásokban. |
| 5. kérdés: Milyen előnyei vannak az alsó belépésű keverőnek? A közös előnyök közé tartozik a kis helyigény, az egyszerű tisztítási hozzáférés, az alacsony nyíróhatású keverés a kényes készítményekhez, valamint a zárt tartályrendszerekkel való kompatibilitás és a csökkentett belmagasságigény. | 6. kérdés: Hol használnak alsó bemeneti keverőket? Ay are used across dairy processing, food and beverage production, cosmetics manufacturing, biotechnology, and select chemical processing tanks that need floor-mounted access. |
| 7. kérdés: Alsó bemeneti keverő kontra felső bemeneti keverő A felső bejáratú keverőgép felülről, hosszabb tengelyű, tetőre szerelt támasztékkal, míg az alsó csaptelep a padlóról rövidebb tengelyű és csökkentett belmagasságigényű. | 8. kérdés: Alsó bemeneti és oldalsó bemeneti keverők Az alsó bemenetes keverő áthatol a tartály padlóján, és kisebb, kíméletes keverési igényeket tesz lehetővé, míg az oldalsó bemenetes keverő az oldalfalon, az aljánál, és megfelel a nagy ömlesztett tárolótartályoknak. |
| 9. kérdés: Aluljáró keverő, amely alkalmas nagy viszkozitású folyadékokhoz Az alsó bemenetes keverők általában jobban megfelelnek alacsony és közepes viszkozitású folyadékokhoz. A magasabb viszkozitású termékek gyakran további járókerék és teljesítmény felülvizsgálatot igényelnek ezen konfiguráció mellett. | 10. kérdés: Szuszpendálhatja-e a szilárd anyagokat az alsó belépésű keverő Igen, az alsó bemeneti keverő segíthet a könnyű és közepes sűrűségű szilárd anyagok felfüggesztésében, különösen a lekerekített vagy ferde fenekű tartályokban, amelyek egyenletes áramlást biztosítanak a járókerékből a padló közelében. |
